| 产品特性焊接机器人 | 品牌山东交建 |
| 型号SJGL6000 | 种类龙门数控盖梁焊接机器人 |
| 产品别名盖梁骨架焊接机器人 | 产品用途高速盖梁钢筋焊接 |
| 规格标准 |
展开
智能盖梁焊接机器人 骨架片焊接机器人 工业焊接机器人 山东报价
龙门式盖梁钢筋焊接机器人生产视频，龙门盖梁焊接机器人生产厂家

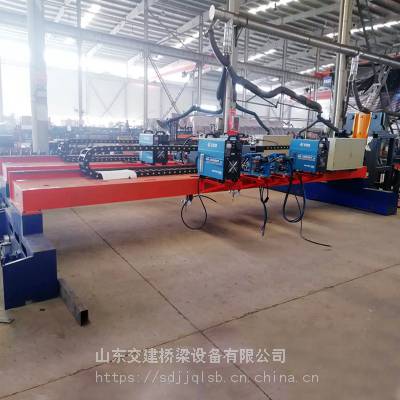

龙门式盖梁骨架焊接机器人是我公司在吸收国内外***软硬件技术，为配套金属结构件加工而自行开发研制的一种***钢板自动焊接设备，可纵向和横向焊接，也可圆弧曲线的 任意方位焊接，焊接表面粗糙度及精度高、变形小。该机具有结构合理、操作简单、工艺先 进等优点。

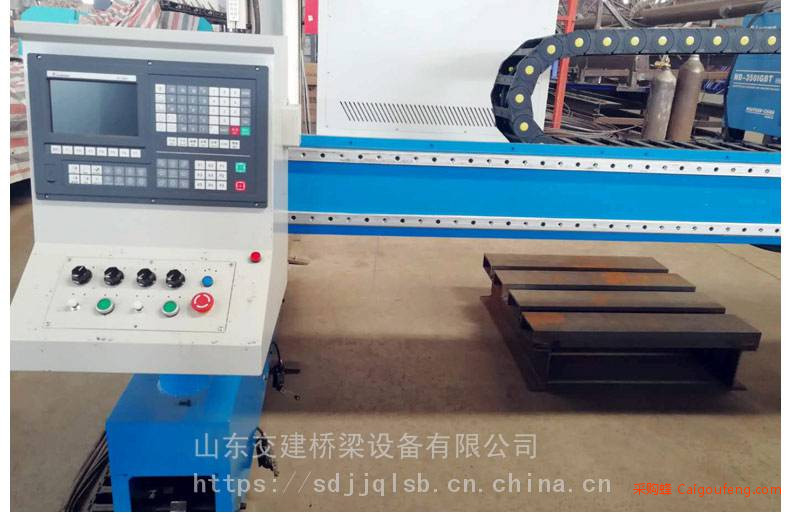

龙门式盖梁骨架焊接机器人的组成部分包括数控系统、驱动系统、控制系统、机械系统、气路系统。类激光 CNC 系统、伺服系统采用国内外品牌，性能优良的产品，方便的人机界面，友好的操作，丰富的软件及高质量的硬件配置，实际的保护措施为用户提供一个***的产品。
设备结构
①拖链(下) ②导轨基座 ③料架台 ④拖链固定杆 ⑤导轨及导轨固定压块 ⑥控制系统
(CNC) ⑦气体控制中心 ⑧电器柜 ⑨主移动体 ⑩割炬体(等离子或火焰) ⑾横梁 ⑿钢带
⒀副移动体及割炬体(等离子或火焰) ⒁横向拖链 ⒂端梁
设备技术参数
序号 |
项 目 |
可达指标 | |
1 |
焊炬升降行程（㎜） |
≥150 | |
2 |
焊接方式 |
二氧化碳保护焊 | |
3 |
跨距 6 米长度 18 米 |
有效焊接宽度：5000mm 有效焊接长度：16000mm | |
4 |
交点偏移 |
0.5 ㎜ | A) 设备整机定位精度、重复精度: 符合JB/T5102-1999 标准B) 焊接尺寸精度、焊接质量:符合 JB/ZQ3680 标准 |
5 |
直线度 |
0.3 ㎜ | |
6 |
对角线差 |
0.5 ㎜ | |
7 |
重复定位精度 |
0.5 ㎜ | |
8 |
整机运行速度 |
0-12000mm/min | |
9 |
焊接速度 |
0-6000mm/min | |
安装要求
序号 | 内 容 |
1 | 设备占地: 长度＝设备长度＋1 米 宽度＝设备宽度＋1.5 米 |
2 | 下列条款不属于供货范围，客户可根据自身需求可单独自行配置 1．安装导轨的基础等（按照制造商提供基础图要求用户自己制作）。2．干式除尘焊接平台（按照制造商提供基础图要求用户自己制作）。3．纵向管路拖链支架（按照制造商提供基础图要求用户自己制作）。4．初级电源及其边接线（按照制造商提供的要求用户提供）。5．初级供气 （按照制造商提供的要求用户提供）。 |
3 | 供电容量： 不低于 KVA |
4 | 数控系统及电器控制柜供电要求：1．电压 AC220V 单相 ±10% 2． 频率 50Hz 3． 功率 kw 电源供电要求：1．电压 AC380V 三相 ±10% 2．频率50Hz 3．功率 根据电源大小而定 其他要求：（1）三相电压稳定度小于 ±5% （2）三相电源不平衡度小于 2.5%（3）达不到上述电源要求建议使用稳压电源。 （4）、电源电压不允许有突跳和突然断电,否则容易对设备和数控系统以及等离子电 源造成损坏；（5）、要有良好接地（接地电阻小于 10 欧姆）。（6）、强烈要求用户对每一套电源进行单独接地。由于电源错误的接地方式导致设备出现故障以及设备 损坏，供方不负任何责任。 |
5 | 气体供气要求：（1）供气容量：0.9 立方米/分 （2）供气压力 ：氧气 12 公斤/平方厘米 ， 1 公斤/平方厘米(3) 结露点温度不高于 5 摄氏度：含油量≤0.003ppm 固体颗粒≤0.01 微米 （4）建议使用无油空压机、冷冻干燥机及***过滤器（系统不能有生锈元器件），有条件的增加一个储罐。 |
6 | 焊接钢筋：光滑、平整、轧制均匀，达到 ISO 或国内宝钢公司标准。 |
7 | 安装现场地基要求：6 级抗震等级。本机床附近如有较大震源，建议需方在制作地基时建造隔震沟。 |
8 | 装机场地及环境要求：（1）温度要求：-10-50℃ （2） 湿度要求：<90%无冷凝 （3）场地应充分满足设备放置需要 |
